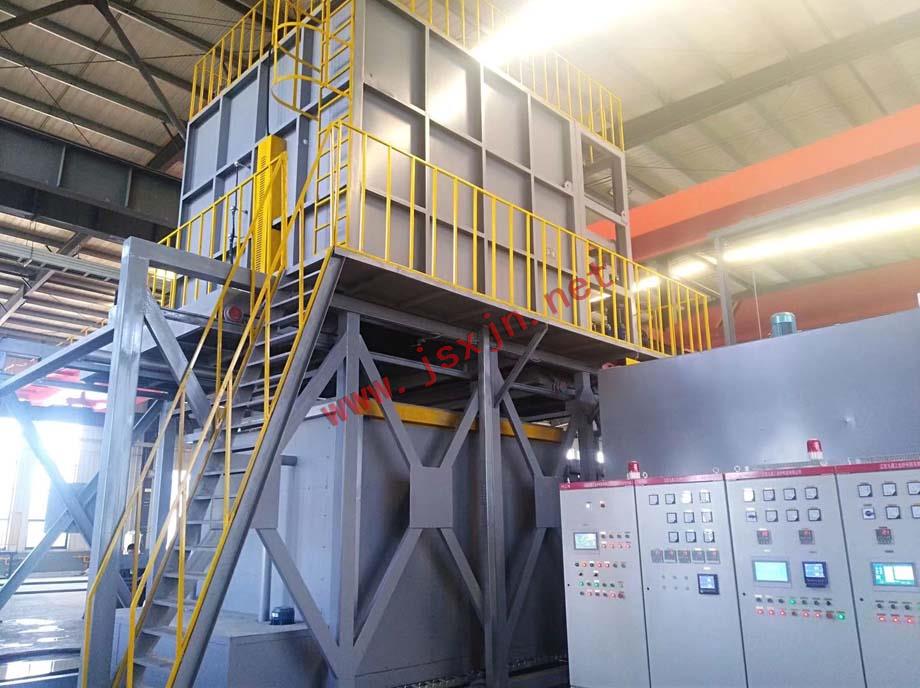

鋁合金固溶爐廠家對不銹鋼材料固溶處理

        鋁合金固溶爐廠家對不銹鋼材料固溶處理后，不銹鋼內(nèi)的奧氏體組織經(jīng)過固溶處理進(jìn)行軟化，需要將不銹鋼材料加熱達(dá)950～1150℃的溫度范圍，保溫一段時間，使碳化物和各種合金元素充分均勻地溶解于奧氏體中，然后快速淬水冷卻，碳及其它合金元素來不及析出，獲得純奧氏體組織，稱之為固溶處理。

不銹鋼材料使用固溶爐處理好處：

      1、使鋼絲組織和成分均勻一致，這對原料尤其重要，因?yàn)闊彳埦�材各段的軋制溫度和冷卻速度不一樣，造成組織結(jié)構(gòu)不一致。在高溫下原子活動加劇，σ相溶解，化學(xué)成分趨于均勻，快速冷卻后就獲得均勻的單相組織。

       2、消除加工硬化，以利于繼續(xù)冷加工。通過固溶處理，歪扭的晶格恢復(fù)，伸長和破碎的晶粒重新結(jié)晶，內(nèi)應(yīng)力消除，鋼絲抗拉強(qiáng)度下降，伸長率上升。

       3、恢復(fù)不銹鋼固有的耐蝕性能。由于冷加工造成碳化物析出，晶格缺陷，使不銹鋼耐蝕性能下降。固溶處理后鋼絲耐蝕性能恢復(fù)到較好的狀態(tài)。

       對于不銹鋼而言，固溶處理的3個要素是溫度、保溫時間和冷卻速度。這是廠家需要在生產(chǎn)過程中應(yīng)該重點(diǎn)關(guān)注的因素。

       固溶溫度主要根據(jù)化學(xué)成分確定。一般說來，合金元素種類多、含量高的牌號，固溶溫度要相應(yīng)提高。特別是錳、鉬、鎳、硅含量高的鋼，只有提高固溶溫度，使其充分溶解，才能達(dá)到軟化效果。但穩(wěn)定化鋼，如1Cr18Ni9Ti，固溶溫度高時穩(wěn)定化元素的碳化物充分溶解于奧氏體中，在隨后的冷卻中會以Cr23C6的形態(tài)在晶界析出，造成晶間腐蝕。為使穩(wěn)定化元素的碳化物（TiC和NbC）不分解、不固溶，一般采用下限固溶溫度。
